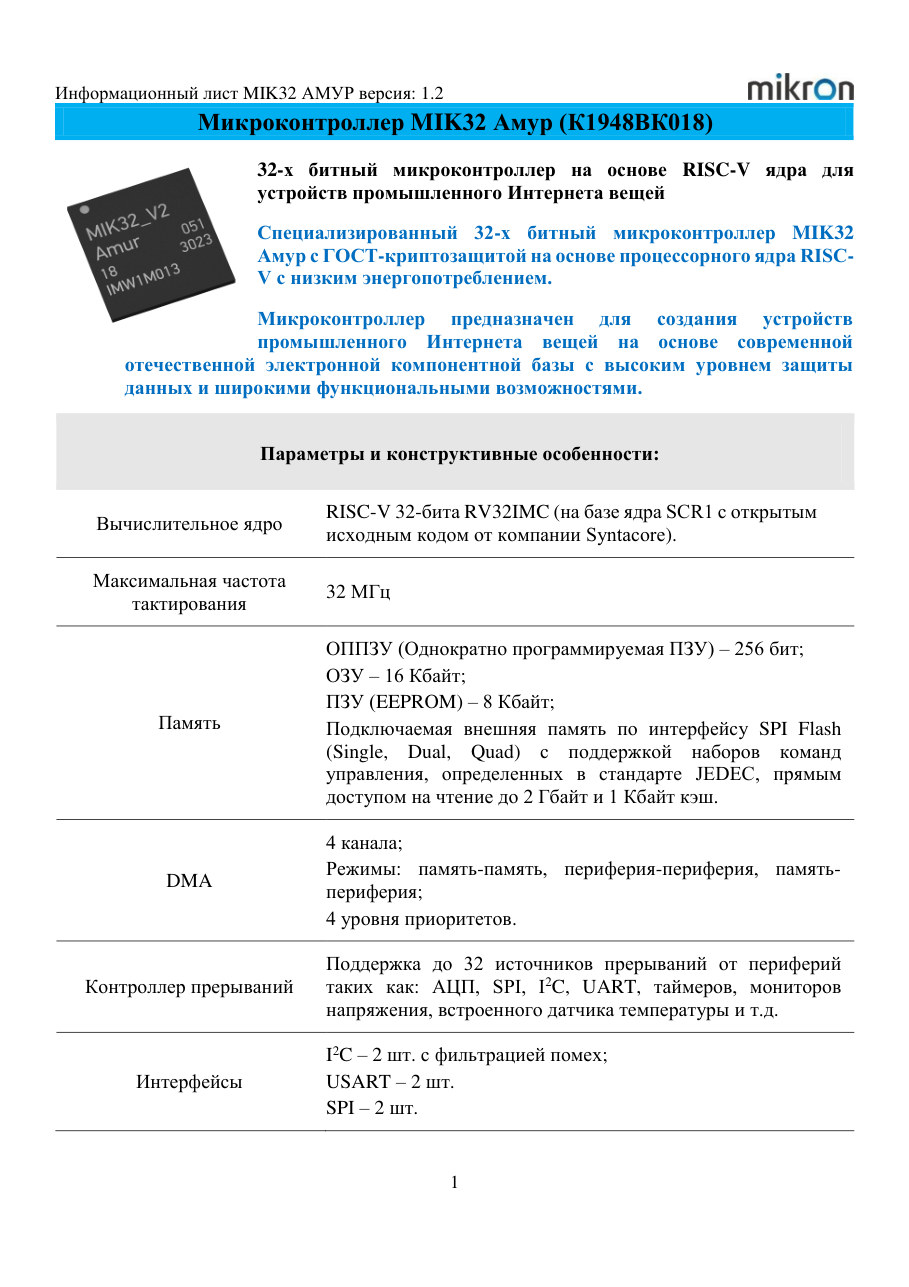

微控制器 MIK32 Amur (K1948VK018)
引數及設計特性：
資訊表 MIK32 AMUR 版本：1.2
用於工業物聯網裝置的基於RISC-V核心的32位元微控制器
專用 32 位元微控制器 MIK32 Amur，具有 GOST 加密保護，基於 RISC-V 處理器核心，功耗低。
該微控制器旨在建立基於現代家用電子元件基礎的工業物聯網裝置，具有高水準的資料保護和廣泛的功能。
RV32IMC 32 位元 RISC-V 運算核心（基於 Syntacore 的開源 SCR1 核心）。
最大頻率
時脈頻率 32 MHz
記憶體
OPROM（一次性可程式 ROM）－256 位元；記憶體 – 16 KB；ROM (EEPROM) – 8 KB；透過 SPI 快閃記憶體介面（單、雙、四）可連線外部記憶體，支援 JEDEC 標準中定義的控制指令集，直接讀取存取高達 2 GB 和 1 KB 快取。
DMA
4個頻道；模式：記憶體-記憶體、週邊-週邊、記憶-週邊； 4 個優先權。
中斷控制器
支援多達 32 個週邊中斷源，如：ADC、SPI、I2C、UART、定時器、電壓監視器、內建溫度感測器等。
介面
I2C – 2 個具有噪音過濾功能； USART – 2 個。 SPI – 2 個
定時器
三個帶有可程式分頻器的 Timer32 模組
三種計數模式（直接、反向和
雙向）。 2個定時器另外還有4個
能夠在捕獲模式下運作的獨立通道，
比較或 PWM；
三個帶有可程式分頻器的 Timer16 模組，
PWM 模式支援和可自訂輸入
數位濾波器。
看門狗定時器
用於產生重設訊號的看門狗定時器
程式凍結時的微控制器；
匯流排看門狗防止阻塞
連線到匯流排的從系統
EEPROM、SPIFI 和周邊裝置匯流排。
資訊表 MIK32 AMUR 版本：1.2

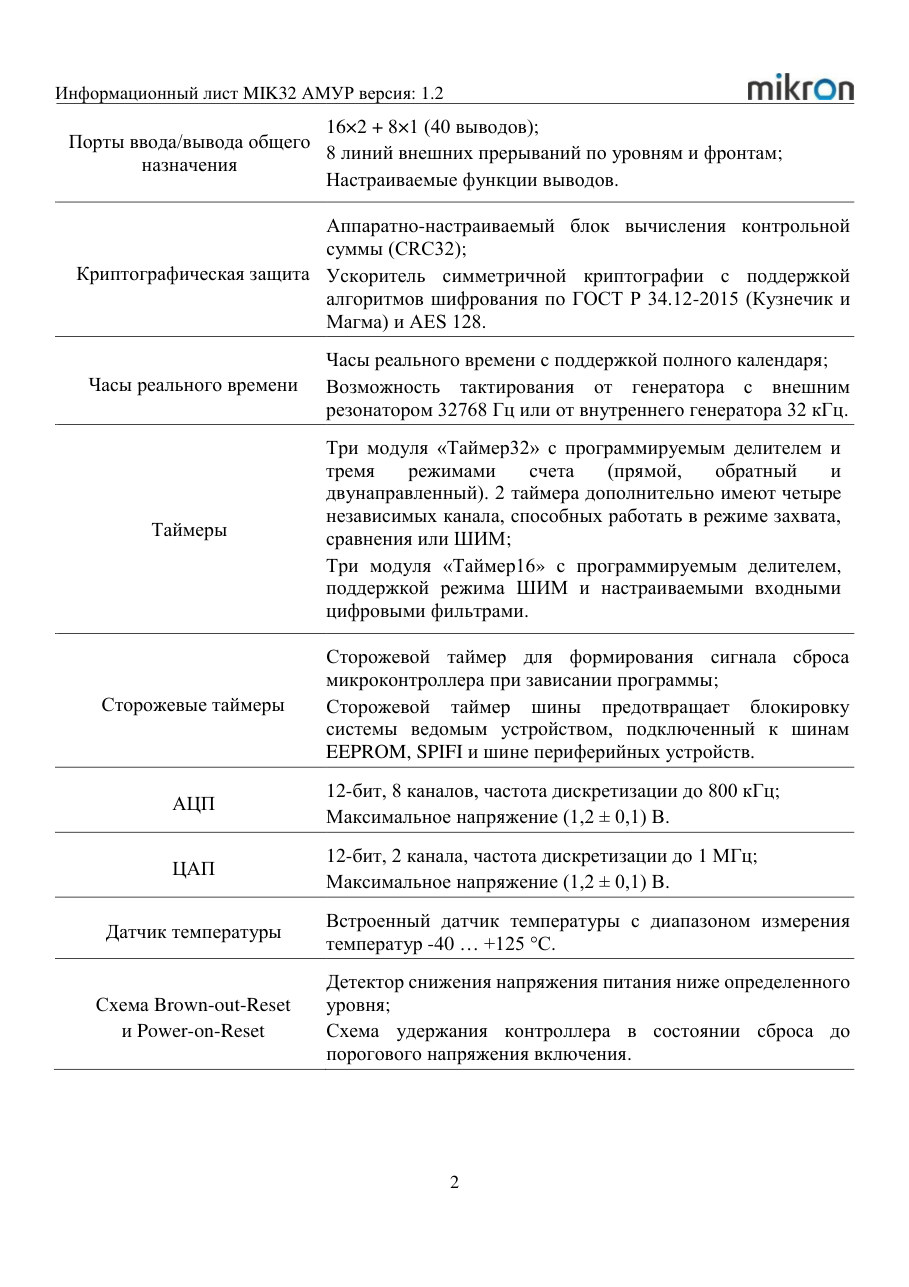

通用I/O埠
約會
16×2 + 8×1（40針）；8條基於電平和邊緣的外部中斷線；可自訂的引腳功能。
加密保護
硬體可配置校驗和計算單元（CRC32）；對稱加密加速器，支援符合 GOST R 34.12-2015（Grasshopper 和 Magma）和 AES 128 的加密演演算法。
實時時鐘
具有完整日曆支援的即時時鐘；可從具有外部諧振器的振盪器以 32768 Hz 或從內部振盪器以 32 kHz 提供時脈。
ADC 12位，8通道，取樣頻率高達800 kHz；最大電壓（1.2±0.1）V。
DAC 12位，2通道，取樣頻率高達1 MHz；最大電壓（1.2±0.1）V。
溫度感測器 內建溫度感測器，溫度測量範圍為 -40 … +125 °C。
欠壓復位方案
和上電復位
當電源電壓低於一定水平時檢測器；用於將控制器保持在閾值接通電壓的重置狀態的電路。
資訊表 MIK32 AMUR 版本：1.2

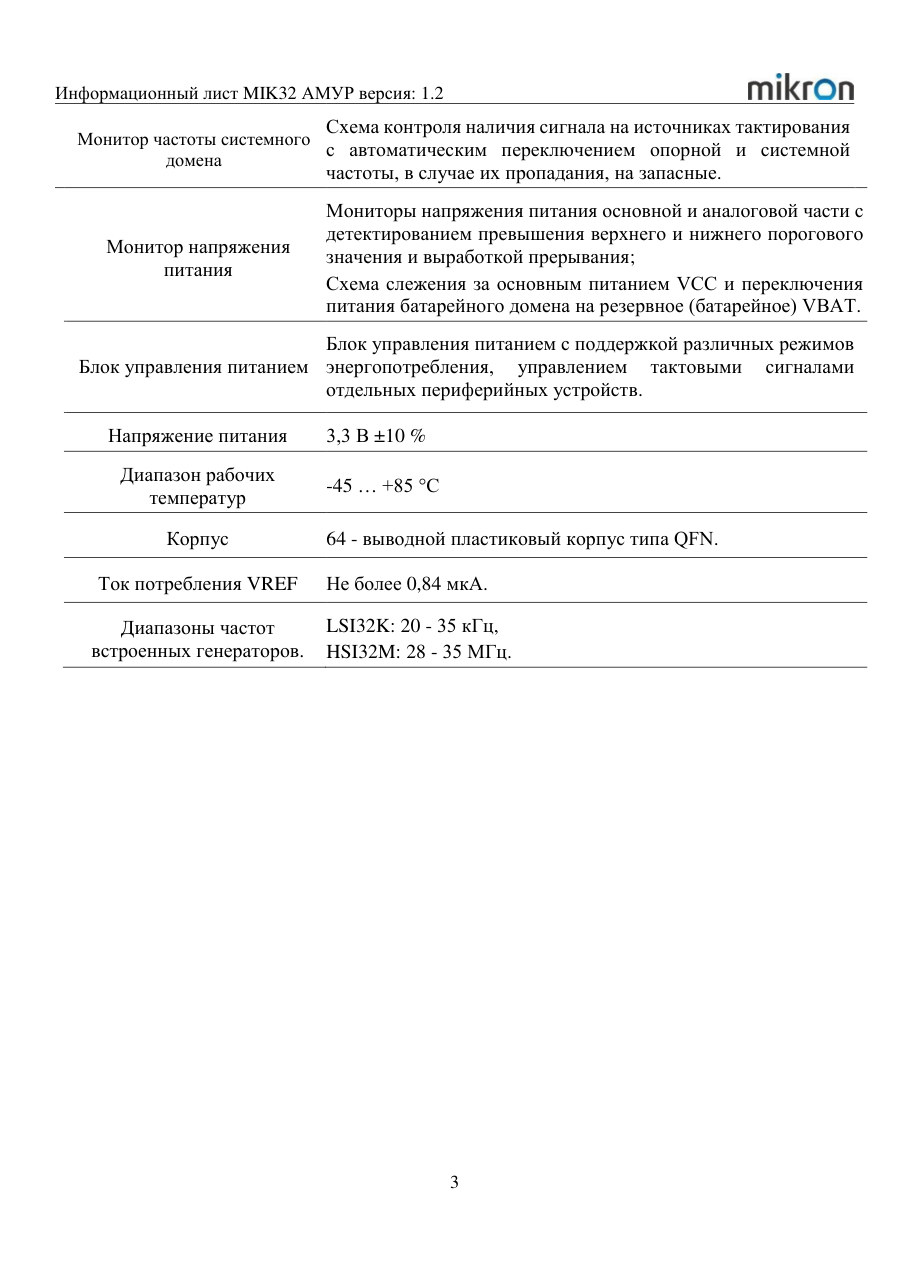

系統頻率監控
域
一種用於監視時脈源是否有訊號的電路，並在參考頻率和系統頻率遺失時自動切換至備用頻率。
電壓監控器
營養
監控主要部分和類比部分的供電電壓，偵測超過上下閾值並產生中斷； 用於監控主電源VCC並將電池域電源切換至備用（電池）VBAT的電路。
電源管理單元
電源管理單元，支援各種功耗模式，控制各個週邊裝置的時脈訊號。
電源電壓 3.3V±10%
工作範圍
溫度 -45 … +85 °C
外殼64是QFN型鉛塑膠外殼。
電流消耗 VREF 不超過 0.84 µA。
內建發電機的頻率範圍。
LSI32K：20 - 35 kHz，HSI32M：28 - 35 MHz。
資訊表 MIK32 AMUR 版本：1.2

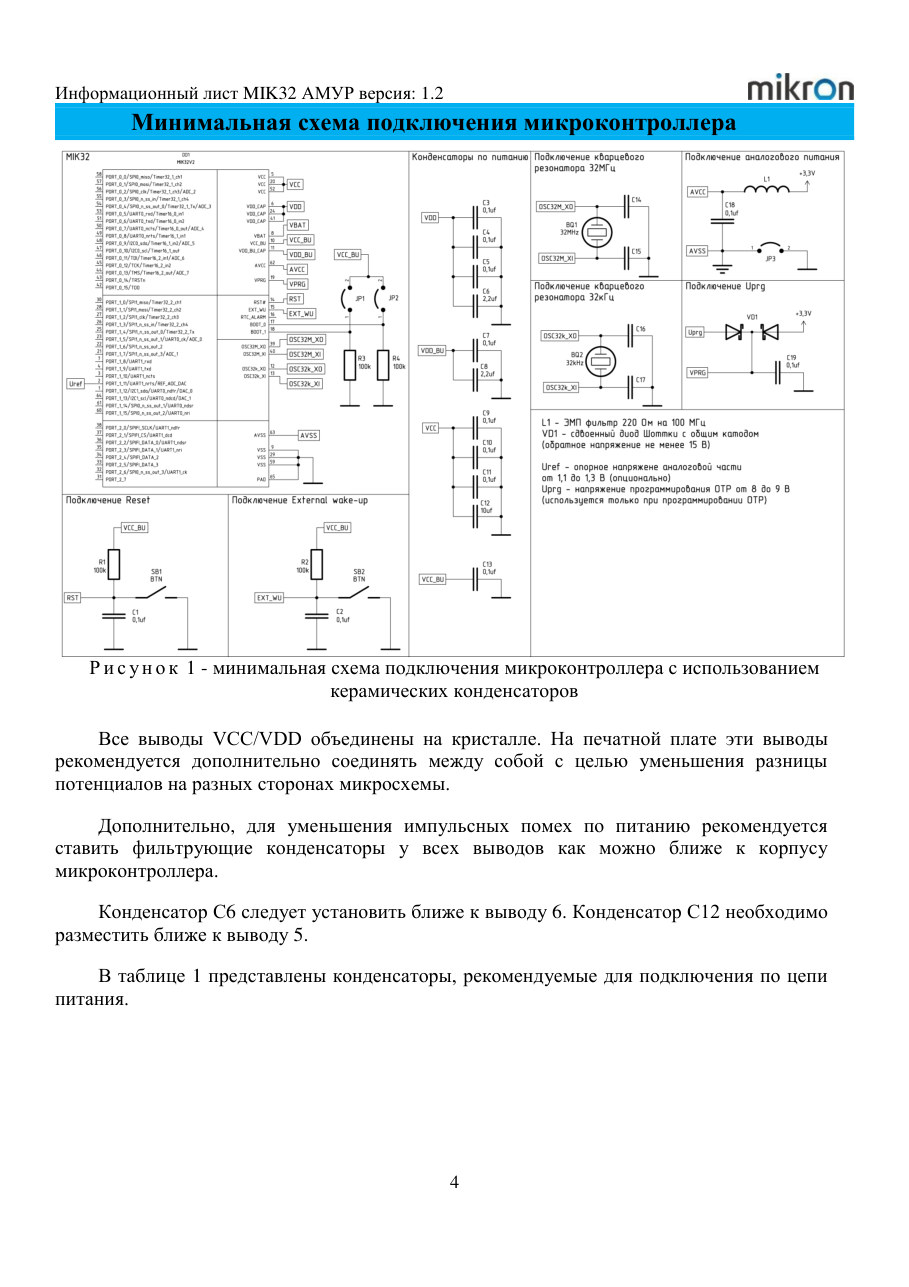

最小微控制器連線圖
圖 1 - 使用的最小微控制器連線圖
陶瓷電容器
所有 VCC/VDD 引腳都組合在晶片上。在印刷電路板上，建議將這些引腳另外相互連線，以減少晶片不同側面的電位差。
此外，為了減少電源脈衝噪聲，建議在盡可能靠近微控制器外殼的所有引腳上安裝濾波電容器。
電容器 C6 應安裝在靠近接腳 6 的位置。電容器 C12 應安裝在靠近接腳 5 的位置。

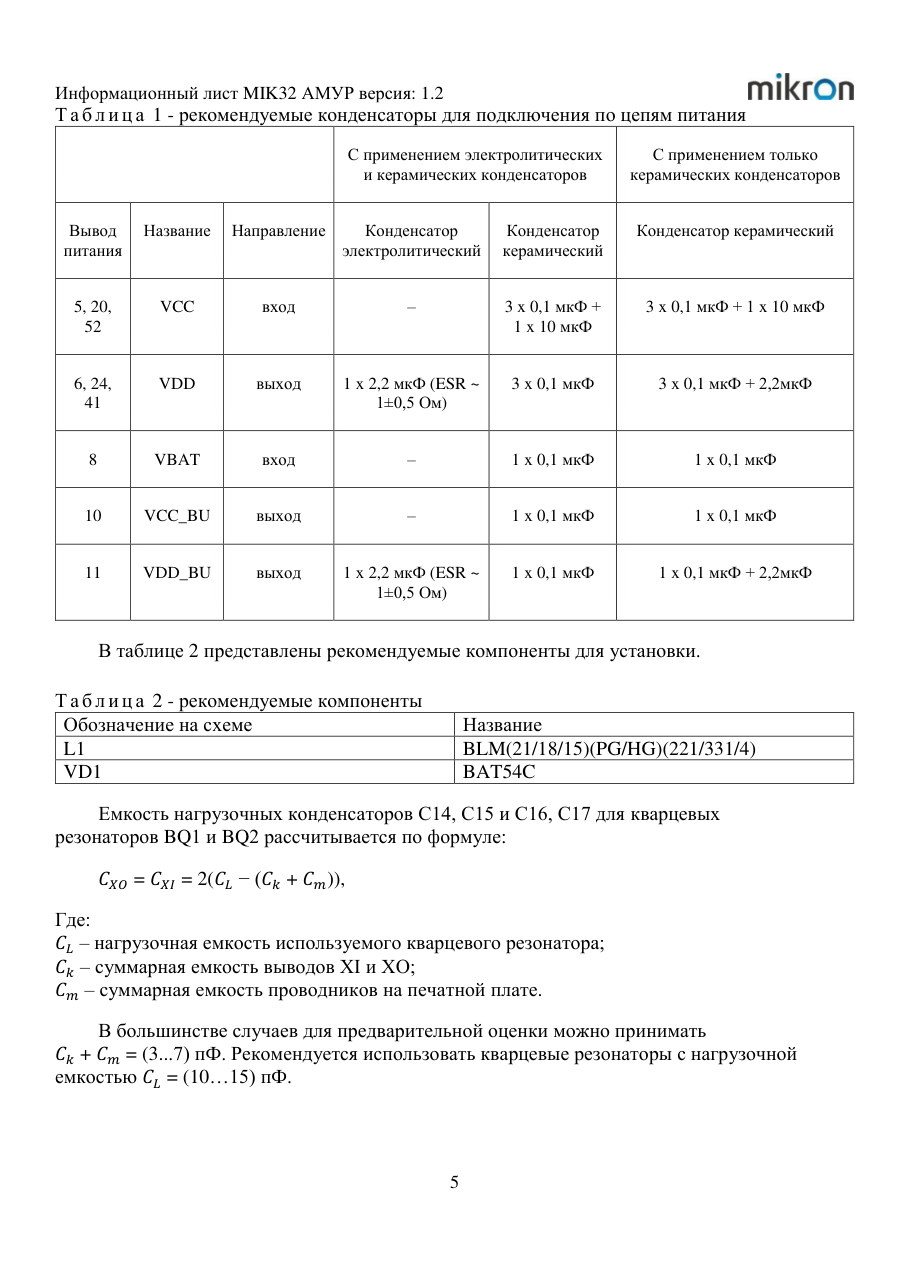

表 1 顯示了建議沿著電源電路連線的電容器。
表 1 -
p 推薦用於連線電源電路的電容器
使用電解
僅使用
和陶瓷電容器
陶瓷電容器
結論
標題
方向
電容器
電容器
陶瓷電容器
營養
電解的
陶瓷
5、20、
電壓控制電路
入口
–
3×0.1μF+
3×0.1μF + 1×10μF
52
1×10μF
6、24、
電源電壓
退出
1×2.2μF（ESR~
3×0.1μF
3×0.1μF + 2.2μF
41
1±0.5歐姆）
8
VBAT
入口
–
1×0.1μF
1×0.1μF
10
VCC_BU
退出
–
1×0.1μF
1×0.1μF
11
電源電壓BU
退出
1×2.2μF（ESR~
1×0.1μF
1×0.1μF + 2.2μF
1±0.5歐姆）
圖表上的名稱
標題
L1
BLM(21/18/15)(PG/HG)(221/331/4)
VD1
電池54C
資訊表 MIK32 AMUR 版本：1.2
表 2 顯示了建議的安裝元件。
表 2 - 推薦元件
石英諧振器 BQ1 和 BQ2 的負載電容器 C14、C15 和 C16、C17 的容量按下式計算：
𝐶𝑋𝑂 = 𝐶𝑋𝐼 = 2(𝐶𝐿 − (𝐶𝑘 + 𝐶𝑚)),
式中：𝐶𝐿－所使用的石英諧振器負載電容；𝐶𝑘 – XI 與 XO 航廈的總容量； 𝐶𝑚 – 印刷電路板上導體的總電容。
在大多數情況下，為了進行初步評估，您可以取 𝐶𝑘 + 𝐶𝑚 = (3...7) pF。建議使用負載電容𝐶𝐿 = (10…15) pF 的石英諧振器。
資訊表 MIK32 AMUR 版本：1.2

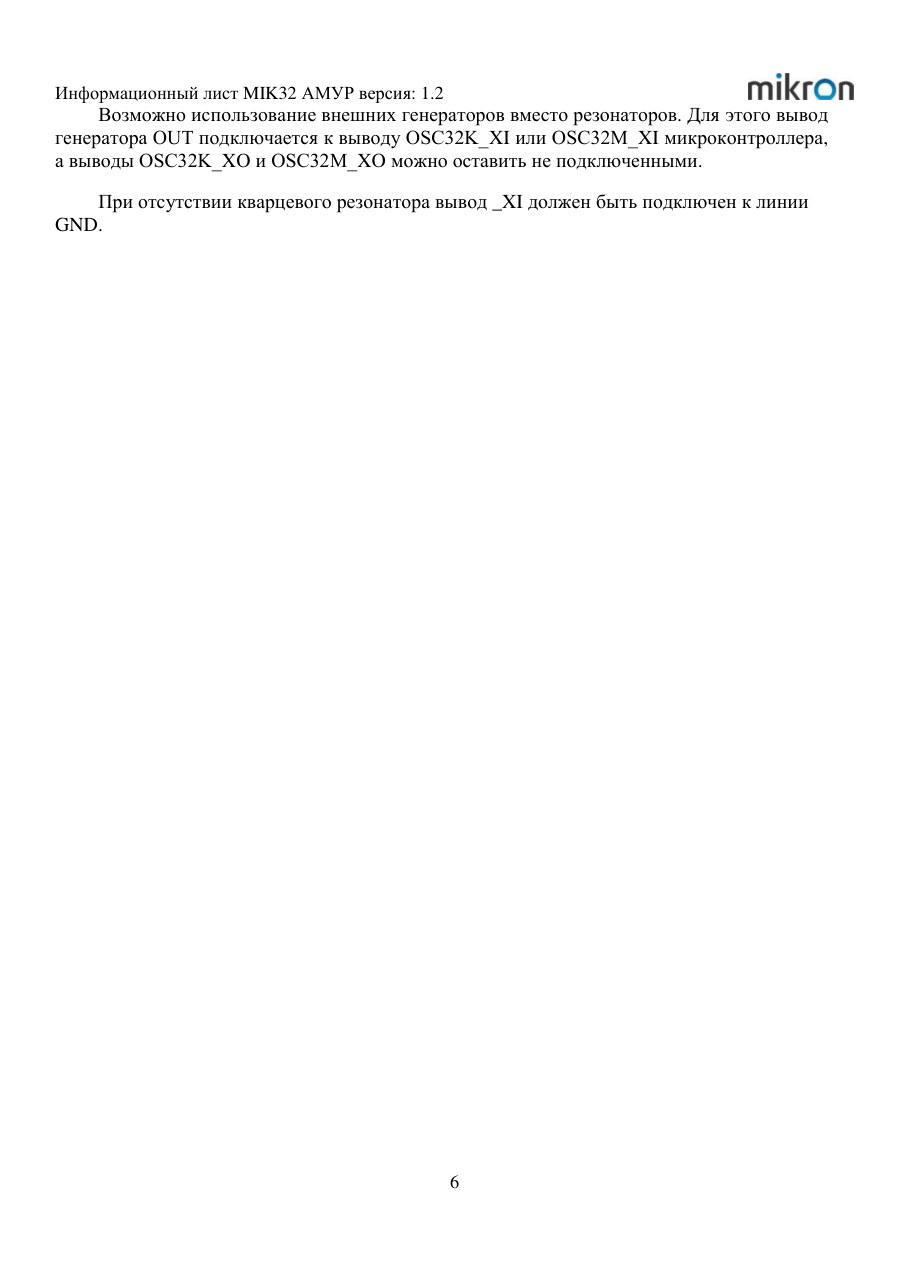

可以使用外部振盪器來代替諧振器。為此，OUT 產生器引腳連線到微控制器的 OSC32K_XI 或 OSC32M_XI 引腳，而 OSC32K_XO 和 OSC32M_XO 引腳可以保持未連線。
如果沒有晶體諧振器，_XI 接腳必須連線到 GND 線。

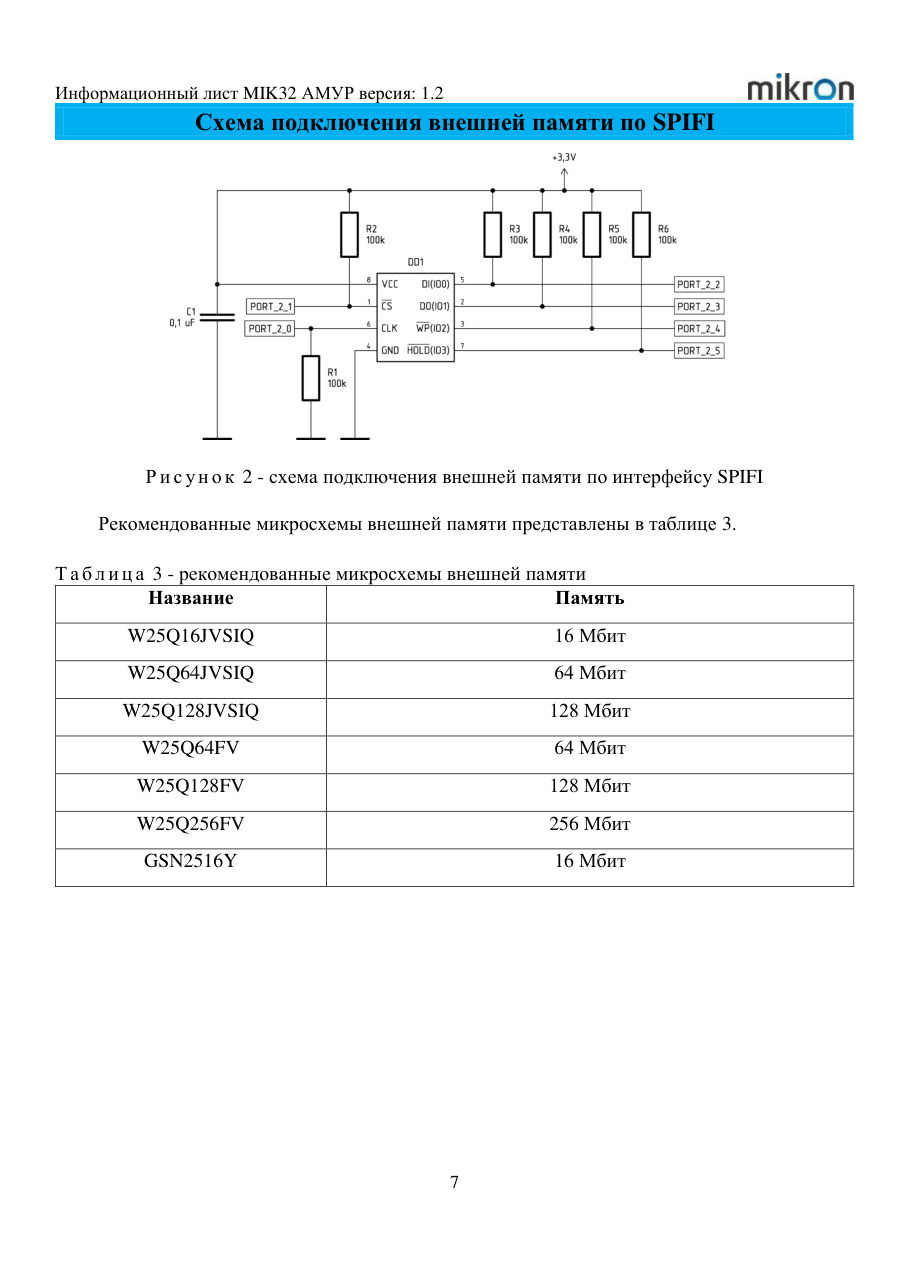

透過 SPIFI 的外部記憶體連線圖
標題
記憶體
W25Q16JVSIQ
16兆位元
W25Q64JVSIQ
64兆位元
W25Q128JVSIQ
128兆位元
W25Q64FV
64兆位元
W25Q128FV
128兆位元
W25Q256FV
256兆位元
GSN2516Y
16兆位元
資訊表 MIK32 AMUR 版本：1.2
圖2-透過SPIFI介面連線外部記憶體示意圖
建議的外部記憶體晶片如表 3 所示。
表 3 - 推薦的外部儲存晶片

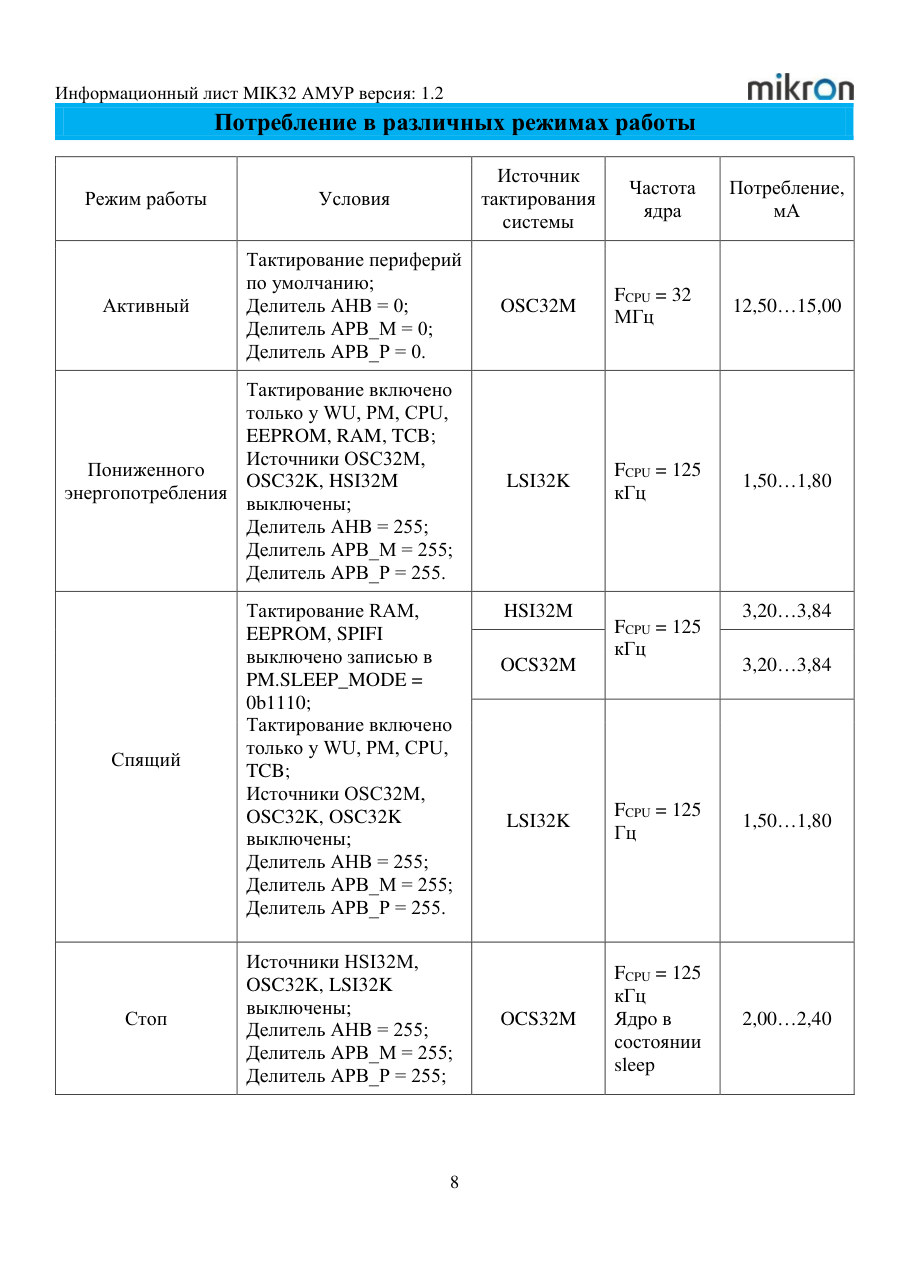

不同工作模式下的功耗
運作模式
條款
系統時鐘來源
核心頻率
消耗量，毫安
活躍
預設週邊時脈；除數AHB = 0；除數 APB_M = 0; 除數 APB_P = 0。
OSC32M
FCPU = 32 MHz
12.50…15.00
減少能源消耗
僅對 WU、PM、CPU、EEPROM、RAM、TCB 啟用時脈；來源 OSC32M、OSC32K、HSI32M 停用；除數 AHB = 255；除數 APB_M = 255；除數 APB_P = 255；
LSI32K
FCPU = 125 kHz
1.50…1.80
睡覺
透過寫入 PM.SLEEP_MODE = 0b1110 來停用 RAM、EEPROM、SPIFI 時脈； 僅對 WU、PM、CPU、TCB 啟用時鐘；來源 OSC32M、OSC32K、OSC32K 停用；除數 AHB = 255；
恆指32M
FCPU = 125 kHz
3.20…3.84
OCS32M
3.20…3.84
LSI32K
FCPU = 125 赫茲
1.50…1.80
停止
來源 HSI32M、OSC32K、LSI32K 停用；除數 AHB = 255；除數 APB_M = 255；除數 APB_P = 255；
OCS32M
FCPU = 125 kHz 核心處於睡眠狀態
2.00…2.40

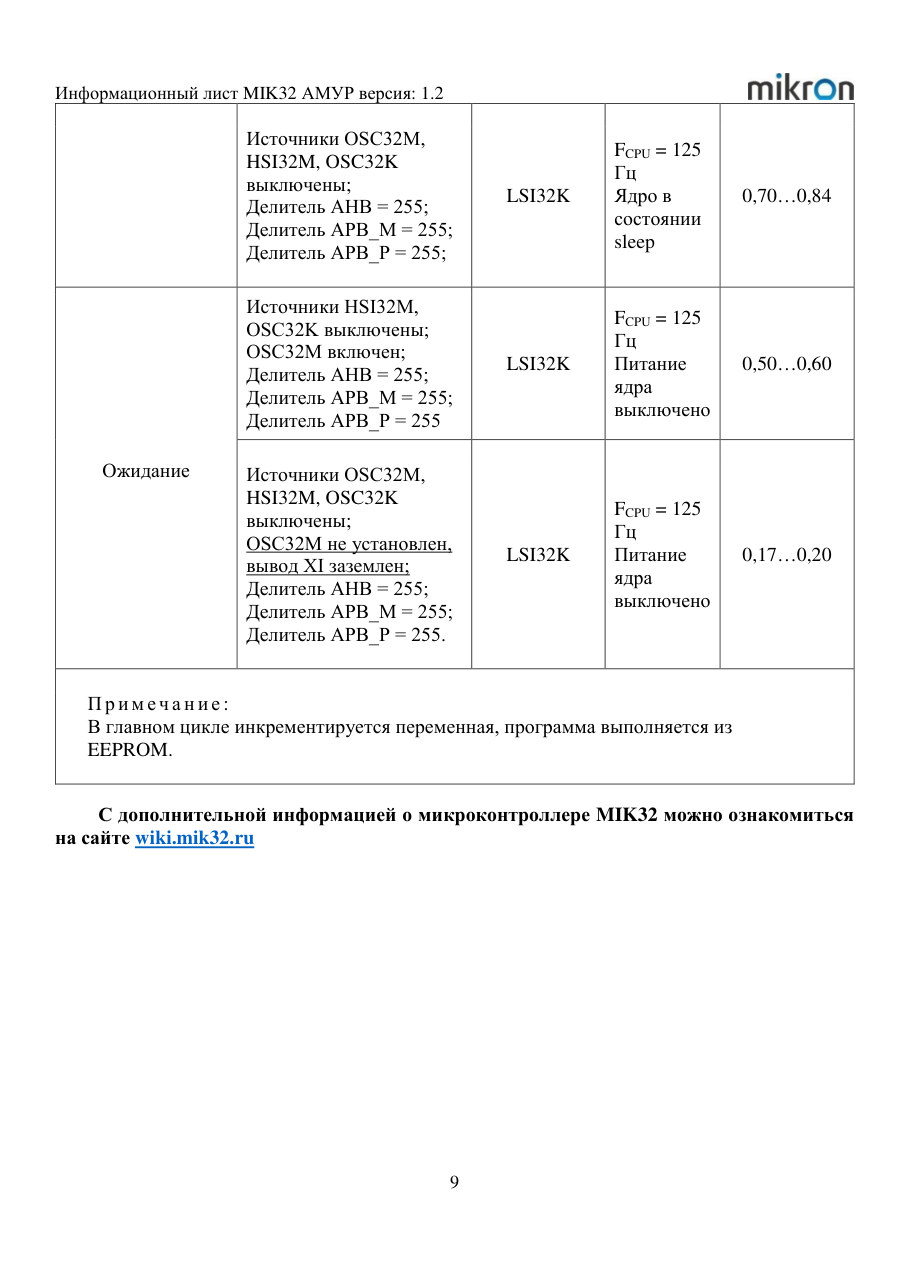

資訊表 MIK32 AMUR 版本：1.2
來源 OSC32M、HSI32M、OSC32K 停用；除數 AHB = 255；除數 APB_M = 255；除數 APB_P = 255；
LSI32K
FCPU = 125 Hz 核心處於睡眠狀態
0.70…0.84
等待
來源HSI32M、OSC32K 停用；OSC32M 已啟用；除數 AHB = 255；除數 APB_M = 255；除數 APB_P = 255
LSI32K
FCPU = 125 Hz 核心斷電
0.50…0.60
來源 OSC32M、HSI32M、OSC32K 已停用；OSC32M 未安裝，XI 腳接地；除數 AHB = 255；除數 APB_M = 255；除數 APB_P = 255。
LSI32K
FCPU = 125 Hz 核心斷電
0.17…0.20
注意：在主迴圈中，一個變數會遞增；程式從 EEPROM 執行。
資訊表 MIK32 AMUR 版本：1.2
有關 MIK32 微控制器的更多資訊，請訪問網站 wiki.mik32.ru

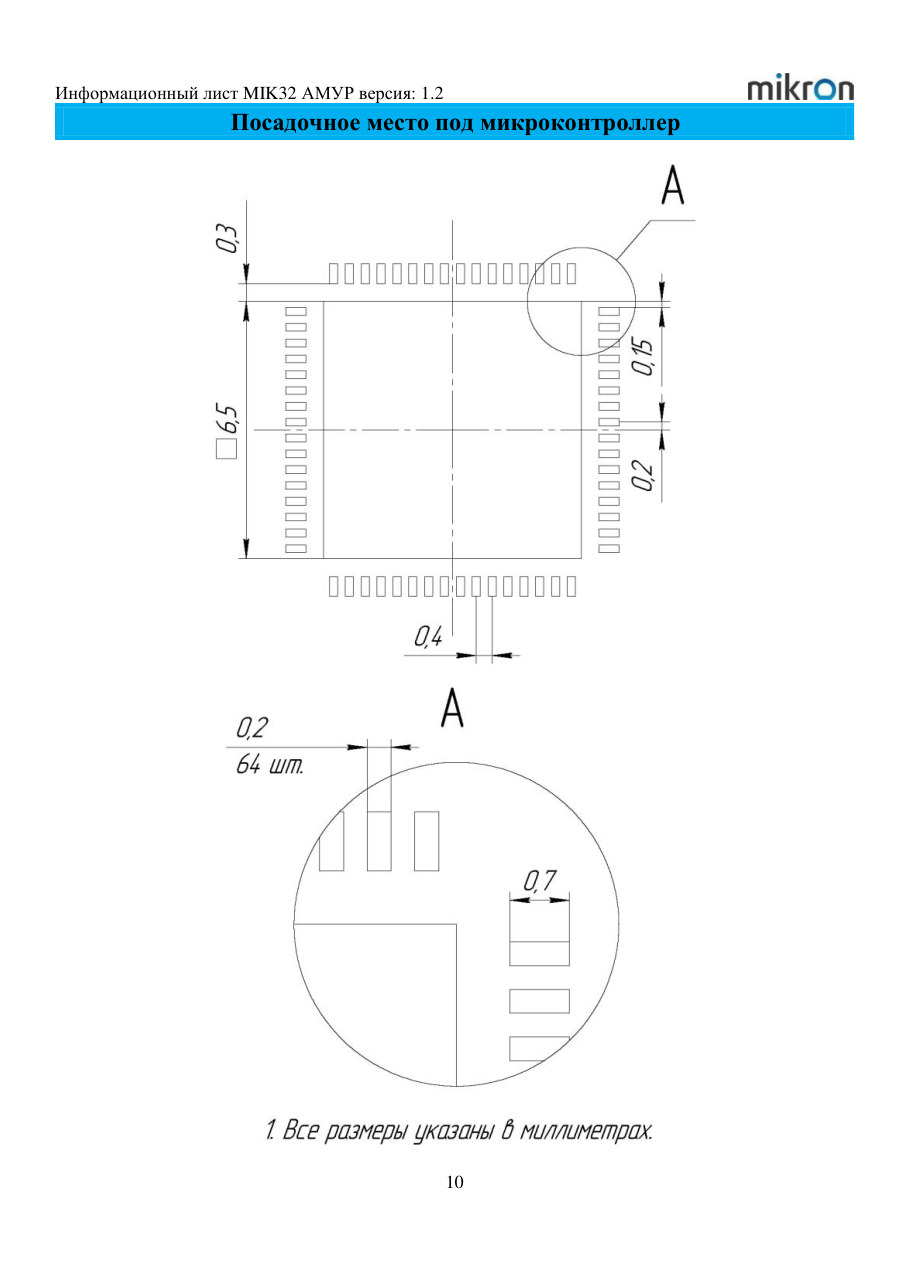

微控制器座
資訊表 MIK32 AMUR 版本：1.2
10
資訊表 MIK32 AMUR 版本：1.2
11

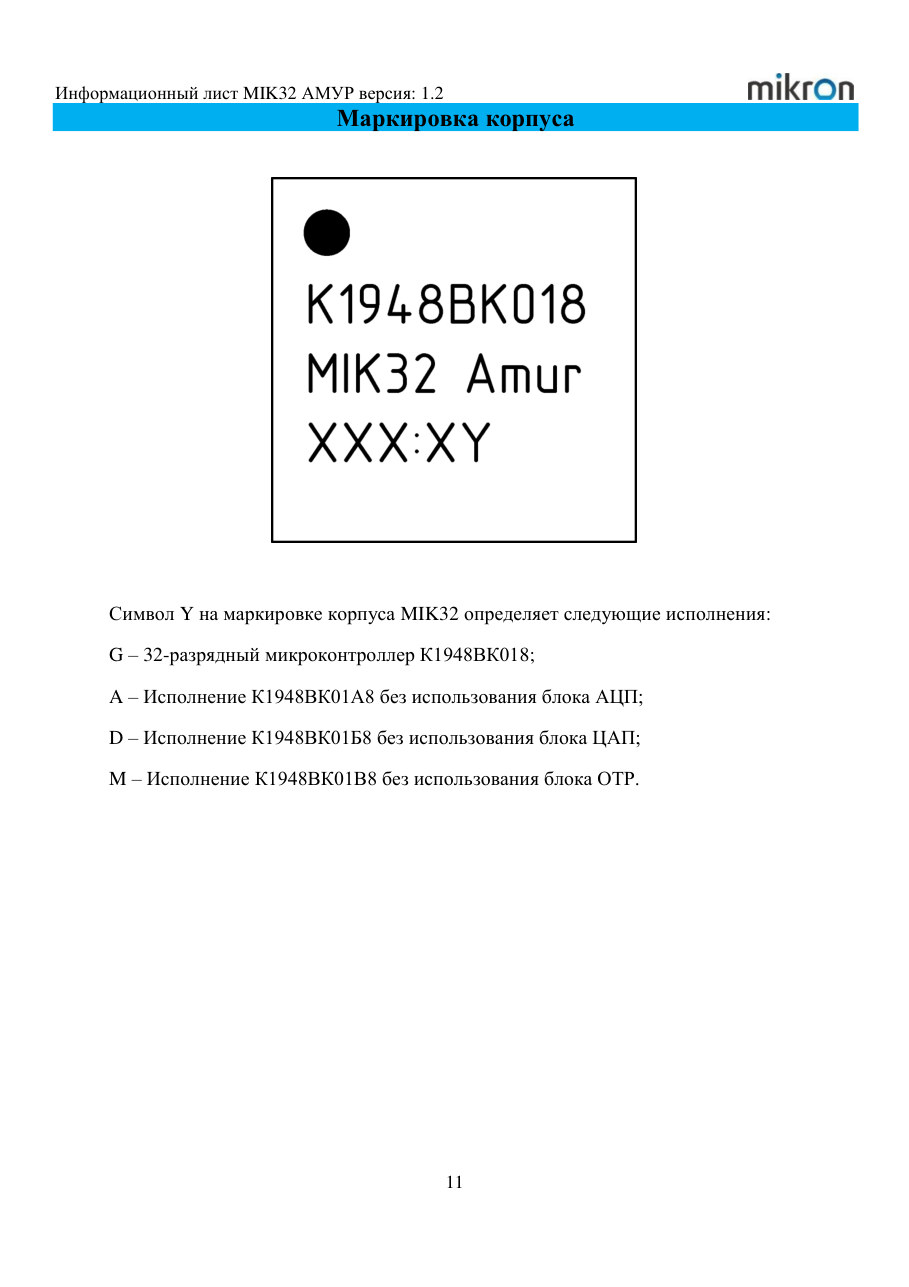

外殼標記
MIK32 外殼標記上的 Y 符號標識以下版本：
G——32位元微控制器K1948VK018；
A – 版本 K1948VK01A8，不使用 ADC 單元；
D – 版本 K1948VK01B8，不使用 DAC 單元；
M – 版本 K1948VK01V8，不使用 OTP 區塊。

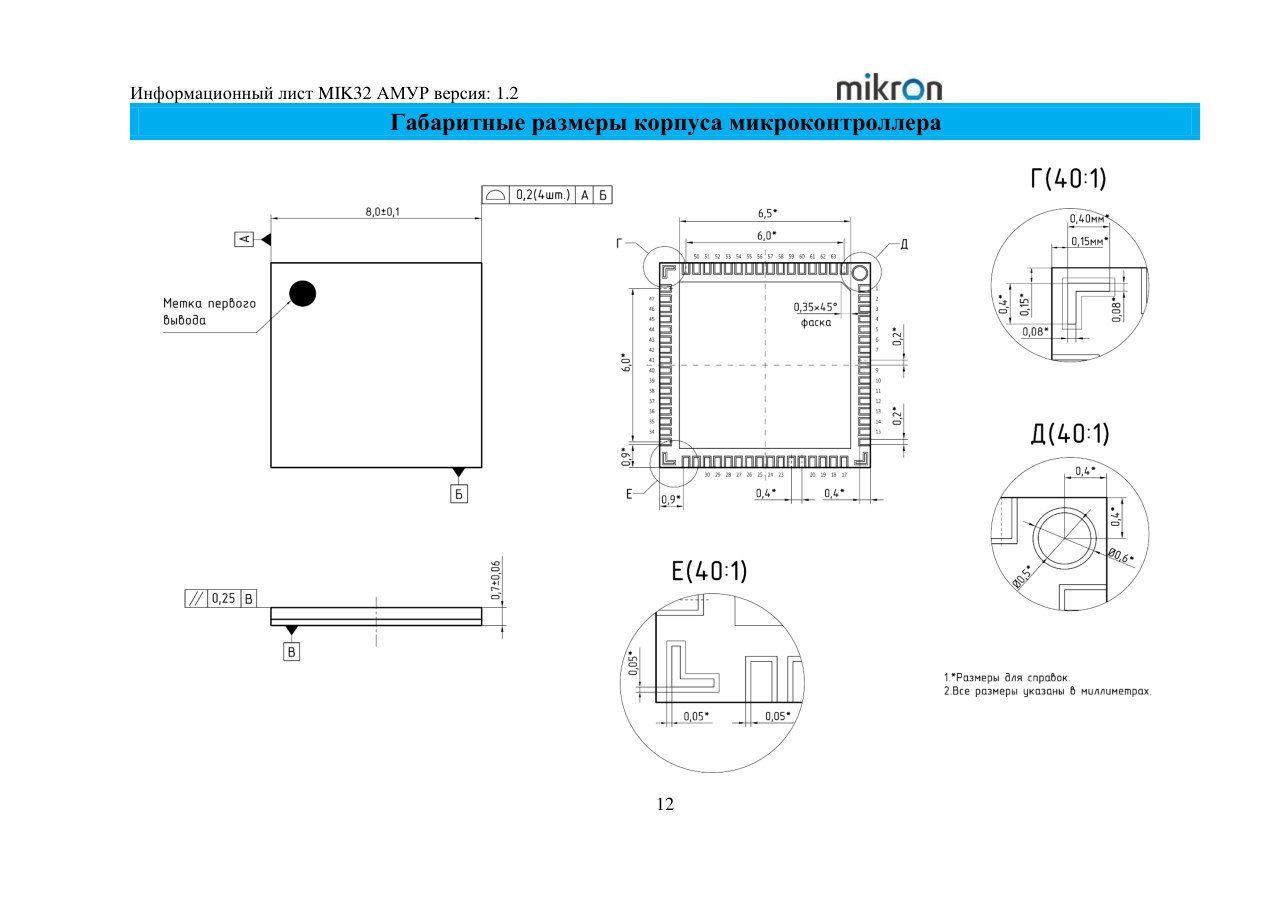

微控制器外殼的整體尺寸
資訊表 MIK32 AMUR 版本：1.2
12
